预作用报警阀组
来源：http://www.cx-fire.com/ 日期：2022-01-20
一、概述
预作用报警阀组应用于预作用灭火系统中，它将火灾探测和自动喷水灭火系统结合起来，对保护对象起双重保护作用，结合了湿式系统和干式系统的优点(灭火迅速、防误喷).
预作用报警阀组由预作用报警阀、气压维护装置、电控制柜压机组成，可控制和探测系统管网中充气气压。预作用灭火系统适用于环境温度低于4C和安装场所严禁误喷的场所。

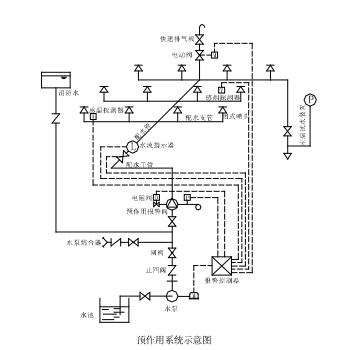

二、工作原理
发生火灾时，安装在保护区的感温、感烟火灾探测器发出火灾报警信号，控制器在接到报警信号后，发出指令打开预作用报警阀组上的电磁阀，从而开启阀门，在闭式喷头尚未打开前，往系统侧管路充水，使系统转为湿式报警系统，同时系统压力开关动作，控制中心显示管路中已充水，水力警铃报警。此时，灾若继续发展，火场中闭式喷头受热玻璃球破碎而打开喷水。
当有关人员接到报警信号后，及时组织人员将火扑灭，闭式喷头就不会打开喷水，避免了水渍造成的损失。灾扑灭后，应将预作用报警阀组关闭，并排空管路中的水，使系统充气，恢复到伺应状态。系统充气压力-般为0.03~0.05MPa，充气量不小于0.15m/min.充气的作用是监视系统管路的工作情况，管路及喷头是否有损坏和泄漏，当管路损坏或存在大的泄漏时，系统中气压不能保持在规定的范围时就会发出低压报警信号。
三、型号规格及技术特性

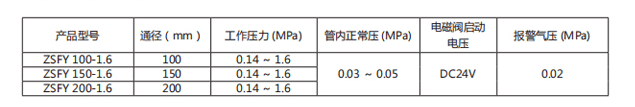

型号规格及主要技术参数见下表

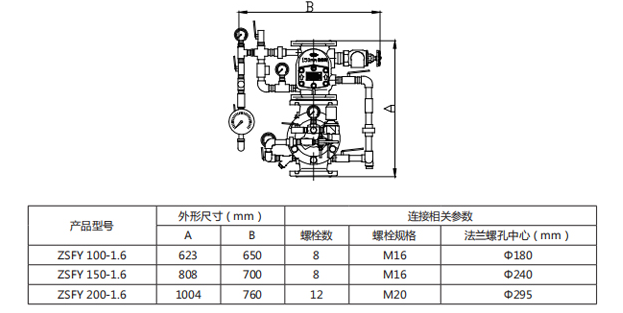

四、尺寸

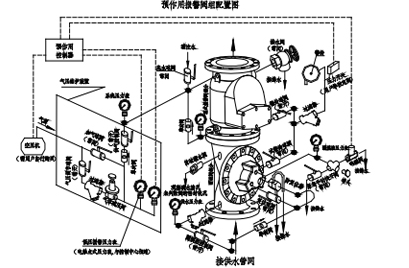

五、配置示意图
主要部件作用如下：
预作用报警阀：使水能够自动单方向流入喷水系统同时进行报警。
防复位器：其功能是保证灭火过程中不会因为突然断电，电磁阀关闭而使雨淋报警阀重新关闭。
水力警铃：当雨淋报警阀启动后，能发出声响的水力驱动式报警装置。
压力开关：它的作用是当水力警铃报警的同时，压力开关动作接通电触点。
警铃阀：备用状态和工作状态时都处于常开位置 , 只有检查、维护和修理时才可关闭此阀 。
试警铃阀：在备用状态和工作状态时都处于常闭位置，可以在不开启阀瓣的情况下开启此阀对警铃进行检测。
排水阀：其作用是放干阀后管网余水。在调试和定期检查、维护或修理中，也可启闭此阀判定阀门的正常情况。
自动滴水阀：自动排除管网余水。
预作用系统空气维护装置：对系统侧管网进行充气、补压维持管网气压值在设定的压力范围之内。气压补充不足，系统气
压下降到 0.02 MPa 时，向控制中心发出电报警信号。
预作用控制器：与空气维护装置配套使用，接收空气维护装置的压力信号，实现空气压缩机的自动控制，并可与消防控制
中心连接，实现远程控制。
六、安 装
1、系统应按规范要求安装，预作用装置周围应预留约 0.5m 的空间便于安装维修。
2、安装前，须先冲洗给水引入管段，管内杂质，直出清水，冲洗流量不应小于系统设计流量。
3、方便维修、调试，在预作用装置前后应安装阀前供水控制阀和阀后控制阀。
