一、概述
末端试水装置安装在系统管网或分区网的未端，用以定期测试系统的水力和电动、水动报装置的可靠性。当系统调试时，启动未端试水装置以0.94 ~ 1.5L/S 的流量从末端试水装置放水时，水力警铃、水流指示器压力开关和消防水泵均应动作并向控制中心发出相应信号。
主要功能包括:模拟喷淋系统各保护区不利处喷头工作时，水流指示器、报警阀与压力开关的联动性能;测试干式、预作用、泡沫喷淋系统不利处的工作介质转换时间，如气- -水，水-泡沫;便于今后对管道的冲洗换水维护等;显示不利处喷头的静水压和喷洒压力。
二、型号规格及技术特性

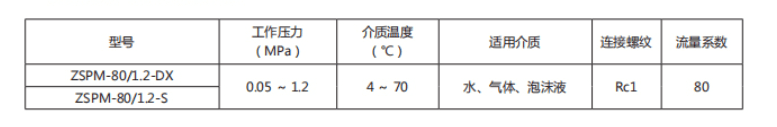

型号规格及主要技术参数见下表:

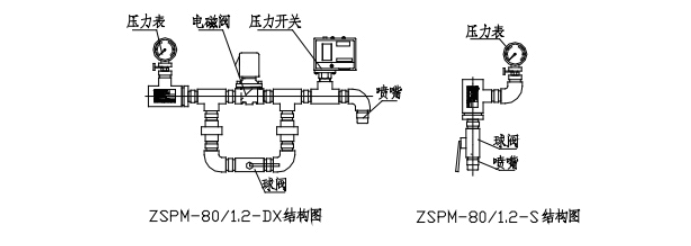

三、结构图
四、安装
1.安装前要清洁管道，确保其干净无污物，保证该装置及组件.管件、管路无机械损伤。
2、末端试水装置应安装在在可见容易接近操作的地方，入口前应安装过滤器，并应设置相应的排水设施。
3.对于干式系统和预作用系统，末端试水装置应安装在系统管路的高远端的支架上。为防止漏气，平时应将末端试水装置的出口封闭。
4、安装末端试水装置出水管路时，管路如需转弯，弯头应距未端出口250mm以上。
